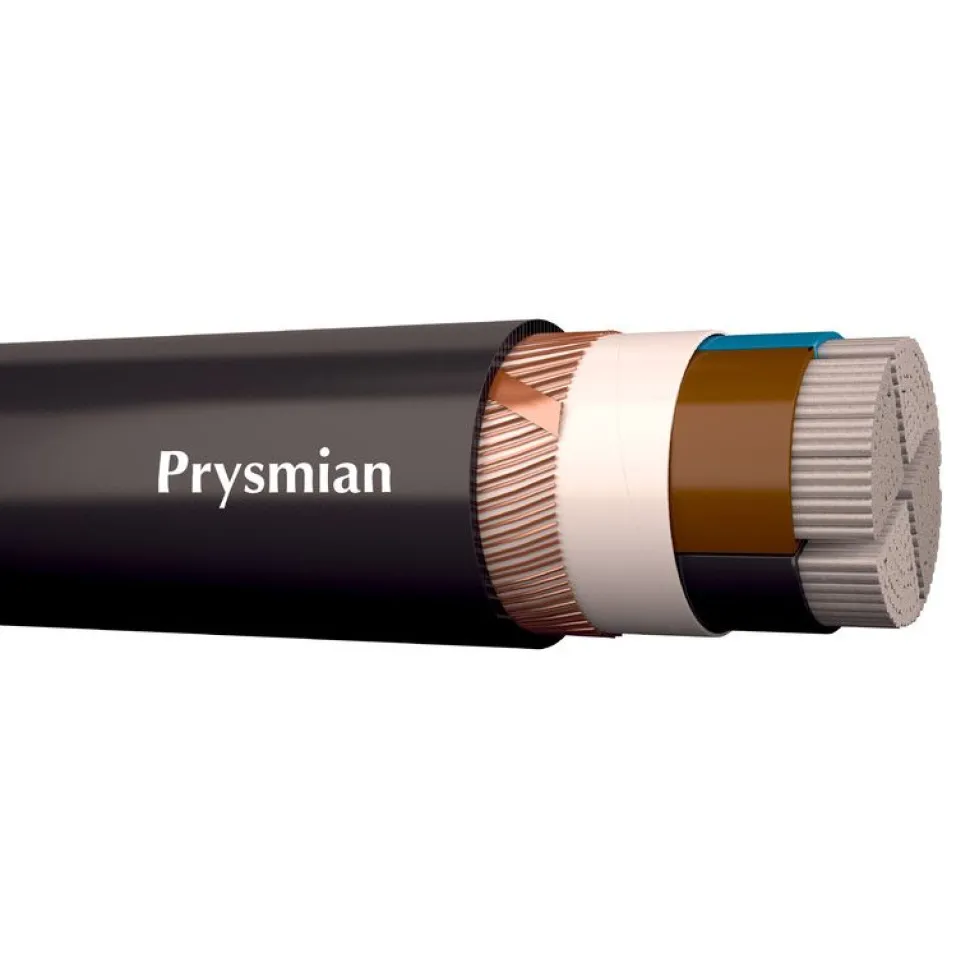

Voimakaapeli AMCMK 4×16/10 1 kV

Alumiinijohtiminen PVC-eristeinen 1 kV voimakaapeli on kosketussuojattu 4½-johtiminen maakaapeli kiinteään asennukseen sisällä, ulkona ja maahan.

Kaapeli täyttää raaka-aineiltaan ROHS-direktiivin vaatimukset.

Vaihetunnistus:
• Sisäjohtimet: 4-johdinta: Sininen, ruskea, musta, harmaa

Tuotetiedot:

• Tuotemerkki: Draka
• Tuotenumero: S-0621854
• Korkeus: 22 mm
• Syvyys: 1000 mm
• Leveys: 22 mm
• Pituus: 1000 mm
• Johtimen ulkohalkaisija: 22 mm

• Valmistajan tuotekoodi: FI0621854E8
• GTIN-koodi: 6410006218547
• Sähkönumero: 0621854
• Valmistusmaa: Suomi
• Sertifikaatit ja hyväksynnät: CE-merkintä
• Tuotteen paino (kg): 0,55
• Poikkipinta-ala: 4 x 35 mm
• Nimellisjännite: Uo/U = 0,6/1 kV, Um = 1,2 kV
• Johtimen suurin sallittu lämpötila jatkuvassa käytössä: 90 °C
• Suurin sallittu lämpötila vikatilanteessa (kesto enintään 5 s) 250 °C
• Alin suositeltu käsittelylämpötila -20 °C
• Vaihe- ja PEN-johtimen tasavirtaresistanssi, maksimi (johdin 20 °C): 0.868 &#937/km
• Vaihe- ja PEN-johtimen vaihtovirtaresistanssi (johdin 70 °C): 1.0 &#937/km
• Induktanssi vaihetta kohti: 0.28 mH/km
• Käyttökapasitanssi: 0.29 &#956F/km
• Pienin sallittu taivutussäde asennusvedossa: 0.28 m
• Pienin sallittu taivutussäde lopullisessa asennuksessa: 0.20 m
• Suurin sallittu asennusvetovoima vetosukalla: 2.1 kN
• Suurin sallittu asennusvetovoima vetopäällä: 7.0 kN

Rakenne:

• Johdin: Tiivistetty pyöreä alumiinijohdin (RM)
• Eristys: UV-kestoinen PEX-muovi
• Kertaus: Eristetyt johtimet kerrattu yhteen
• Ulkovaippa: Musta halogeeniton palosuojattu PE-muovi

Kuormitettavuus:

• Maassa (johdin 70 °C): 125 A
• Ilmassa (johdin 70 °C): 105 A
• Ilmassa (johdin 90 °C): 130 A

Terminen oikosulkukestoisuus:

• Suurin sallittu 1 sekunnin oikosulkuvirta: 3.3 kA
• Johtimen ulkohalkaisija: 23 mm
• Pakkauksen leveys (mm): 22,00
• Pakkauksen korkeus (mm): 22,00
• Pakkauksen syvyys (mm): 1 000,00

Kaapeli myydään kelalta metritavarana ja katkaistaan tilattuun mittaan. Rahti sisältää tuotteen mittauksen, katkaisun määrämittaan ja mahd. kelan hinnan. Katkaistulla kaapelilla ei ole palautusoikeutta.
