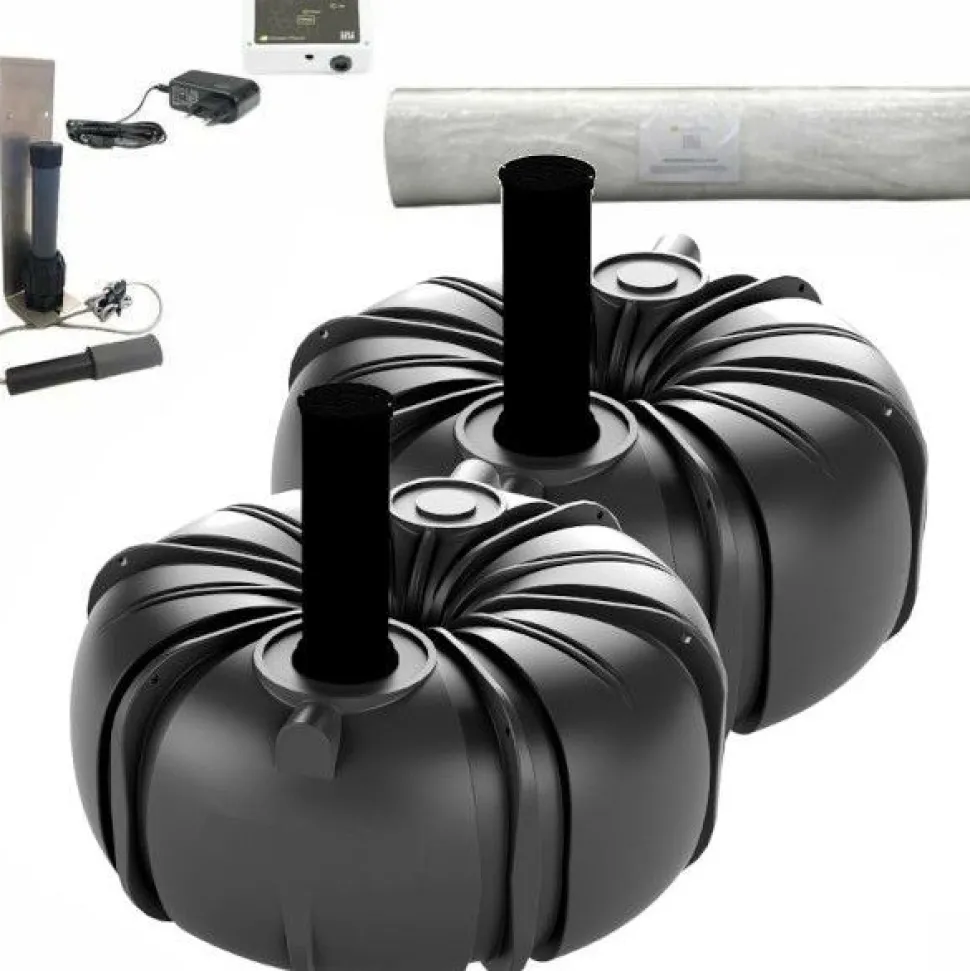

Umpisäiliöpaketti Iisi Donitsi 10000 + täyttymishälytin + ankkurointipakkaus

Umpisäiliöpaketti IISI DONITSI 10000 on asennusvalmis toimituskokonaisuus, joka sisältää tärkeät komponentit onnistuneeseen asennukseen. Paketti sisältää seuraavat tuotteet:

• 3626353 Umpisäiliö IISI DONITSI 10000L
• 3626335 Täyttymishälytin langaton IISI umpisäiliölle ja asennusteline
• 3626504 Ankkurointipakkaus Umpisäiliö IISI 10000

IISI DONITSI – Umpisäiliön korkeus säiliön pohjasta viemärin vesijuoksuun on 103 cm ja rungon korkeus on 120 cm. Tilavuus 10000 litraa. IISI DONITSI – Umpisäiliötä käytetään jätevesien talteenottoon omakotitaloissa ja vapaa-ajan asunnoilla. Se soveltuu hyvin myös kaksoisviemäröinnissä IISI – harmaavesipuhdistamon tai -suodattimen kaveriksi keräämään WC-jätevedet.

IISI DONITSI on muotoiltu silmällä pitäen helppoa asennusta ja huoltoa. Huoltoputken halkaisija on 315 mm ja siinä on lukittava muovikansi. Raaka-aine on 100% kierrätettävää polyeteeniä.

IISI täyttymishälytin ilmoittaa umpisäiliön tyhjentämistarpeesta. Lähetin / anturiosan voit asentaa huoltoputken kanteen tai kannen alle ja vastaanotin sijoitetaan kiinteistöön sisälle sopivaan paikkaan. Toimituspakkaus sisältää lähettimen telineen kannen alle sijoittamista varten. Säiliön täyttyessä hälytin ilmoittaa tyhjennystarpeesta valo- ja äänimerkillä. Käyttöönotto on erittäin helppoa ja lähettimen pariston käyttöikä on noin 10 vuotta. Lähettimen asennusteline mahdollistaa lähettimen asennuksen kannen alle ja näin ratkaisu suojaa lähetinosaa mahdollisilta ulkoisilta vaurioilta esim. ruohonleikkuun yhteydessä. Myös itse asentaminen on asennustelineen ansiosta todella helppoa ja nopeaa.

Ankkurointipakkaus sisältää ankkurointikankaan, jota käytetään IISI Umpisäiliön paikoilleen ankkurointiin. Kangas on erikoisvahva ja se levitetään säiliön yli ja reunat nostetaan kaivannon reunaa myöden ylös. Täyttömaan paino yhdessä ankkurointikankaan ja sen pinta-alan kanssa ankkuroivat säiliön tukevasti ja tasaisesti paikalleen.

Tuotetiedot:

• Tuotemerkki: IISI
• Tuotenumero: IISI-AVA3626369PKT
• Korkeus: 1200 mm
• Syvyys: 2600 mm
• Leveys: 2600 mm
• Halkaisija: 2600 mm
• Tilavuus: 10000 litraa
• Väri: Harmaa

• Takuuaika: 2 vuotta
• Tuotteen paino (kg): 190
• Toimitussisältö: Umpisäiliö, langaton täyttymishälytin ja ankkurointipakkaus
• Pakkauksen leveys (mm): 1 200,00
• Pakkauksen korkeus (mm): 2 700,00
• Pakkauksen syvyys (mm): 2 600,00
• Rahtipaino (kg): 505,00
