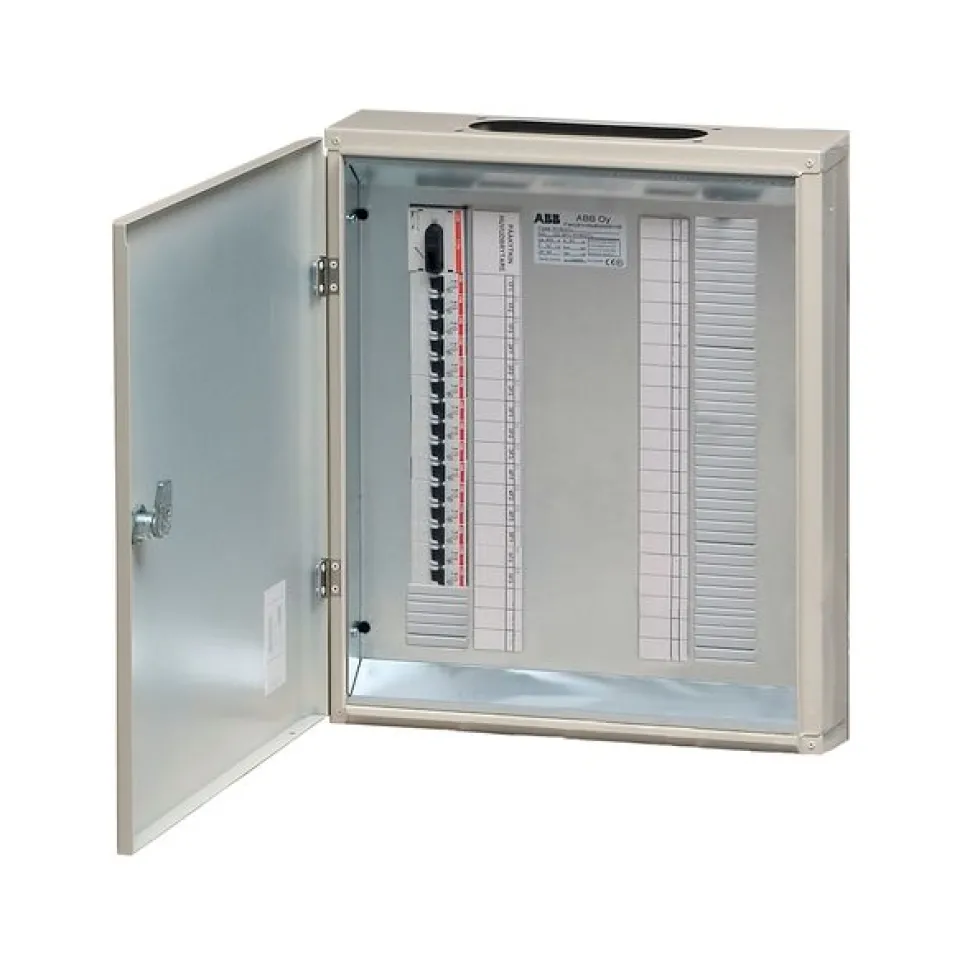

Ryhmäkeskus RY5E15U 50A IP34 pinta

ABB:n Näpsä-sarjan metallikoteloitu RY5E15U-ryhmäkeskus kosteaan tilaan pinta-asennukseen.

ABB:n ryhmäkeskukset pinta- sekä uppoasennukseen täyttävät kaikki standardien asettamat vaatimukset. Näpsä-keskusten suunnittelussa on kiinnitetty erityistä huomiota asennettavuuteen, muunneltavuuteen ja datatilojen riittävyyteen. Tuloksena on keskus, joka on sisältä suurempi kuin päältä, koska kaapelointitilat jäävät seinän sisään ja vain seinäverhoilun päälle kiinnitettävä ovi on näkyvissä. Ryhmäkeskuksia on saatavilla sekä teräslevyettä muovikoteloituina niin kuivaan kuin kosteaankin tilaan.

Ryhmäkeskuksen vikavirtasuojatut lähdöt on ryhmitelty selkeästi ja ratkaisu on joustava muutoksille. Kojeet on merkitty kosketussuojan alla helpottamaan kytkentää. Keskus kiinnitetään sivuilta seinärakenteisiin. Kojeteline voidaan asennuksen ajaksi poistaa löysäämällä neljää ruuvia ja näin helpottaa asennusta.

PE- ja N-kaapeleille on jousiliittimet 1,5-4 mm²:n ja ruuviliittimet 1,5-16 mm²:n johtimille. Liittimet ovat numeroituja ja pääkaaviossa on paikat, joihin lähtöjen PE- ja N-johtimet voidaan kytkettäessä merkitä.

Tuotetiedot:

• Tuotemerkki: ABB
• Sähkötuotesarja: Näpsä
• Tuotenumero: S-3417419
• Korkeus: 500 mm
• Syvyys: 112 mm
• Leveys: 400 mm
• Pituus: 112 mm
• Jännite: 400V
• Kotelointiluokka: IP34 Info
• Väri: Beige

• Valmistajan tuotekoodi: RY5E15U
• GTIN-koodi: 6410034174198
• Sähkönumero: 3417419
• Valmistusmaa: Suomi
• Sertifikaatit ja hyväksynnät: CE-merkintä
• Takuuaika: 12 kk
• Tuotteen paino (kg): 18
• Värin tarkenne: Beige
• Tyyppi: RY5E15U
• Max. liitäntäkaapeli: Cu 35 mm²
• Oikosulkukestoisuus ICW: <10kA
• Johdonsuojakatkaisijoita C 10 A: 9
• Johdonsuojakatkaisijoita C 16 A: 6
• Varatilamodulit: 3
• Suojausluokka: Luokka I
• Nimellisvirta (A): 50
• Vaiheiden lukumäärä: 3
• Suojaus: Johdonsuoja / yhdistelmä maadoitus-/automaattijohdonsuoja
• Ryhmien kokonaismäärä: 15
• Suorien lähtöjen määrä: 15
• Valaistusryhmien määrä: 0
• Vikavirtasuojakytkinten 30 mA määrä: 0
• Vikavirtasuojakytkinten 300 mA määrä: 0
• Pääkytkimen napojen määrä: 4
• Liesiryhmä: Ei ole
• Liesiryhmä soveltuu vahvavirtaryhmäksi: Ei
• Sisältää pistorasian: Ei
• Soittokellomuuntajalla: Ei
• Ylijännitesuojaus: Ei
• Laajennusmahdollisuus: Kyllä
• Läpinäkyvä kansi/suoja: Ei
• Leveys (moduulipaikkojen määrä): 21
• Pakkauksen leveys (mm): 470,00
• Pakkauksen korkeus (mm): 135,00
• Pakkauksen syvyys (mm): 580,00
• Rahtipaino (kg): 32,40
