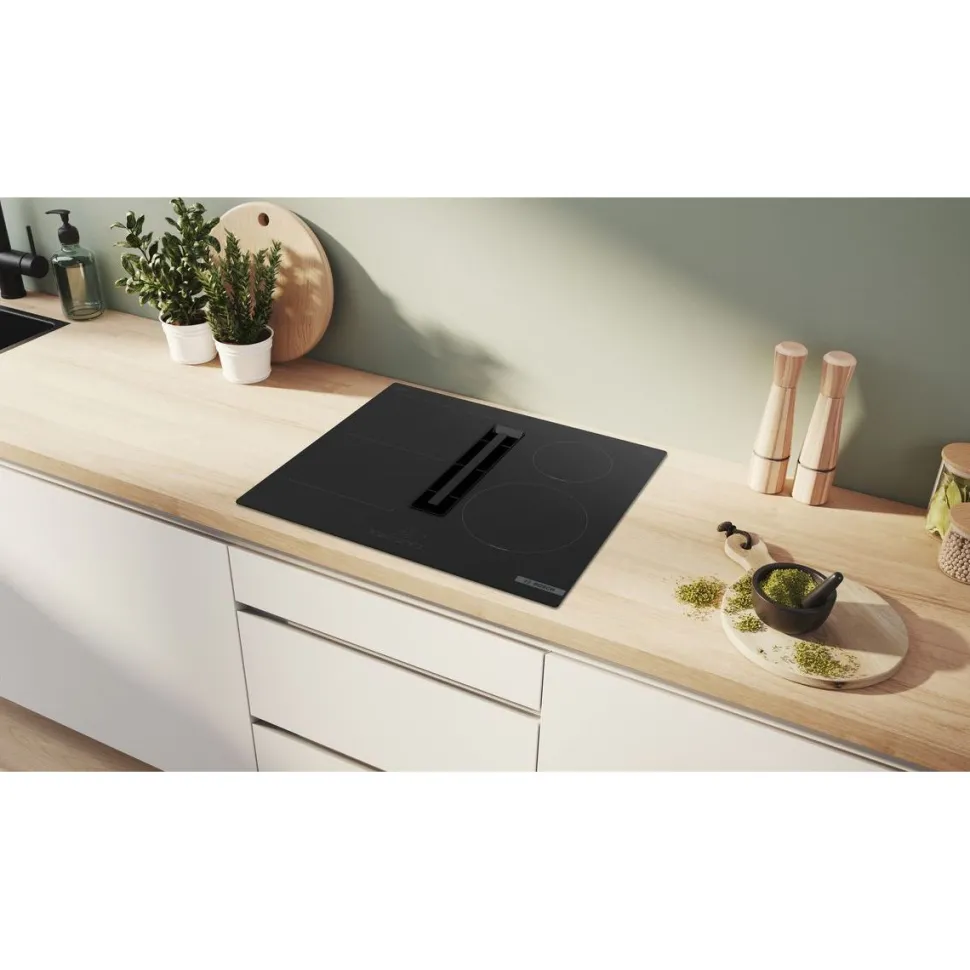

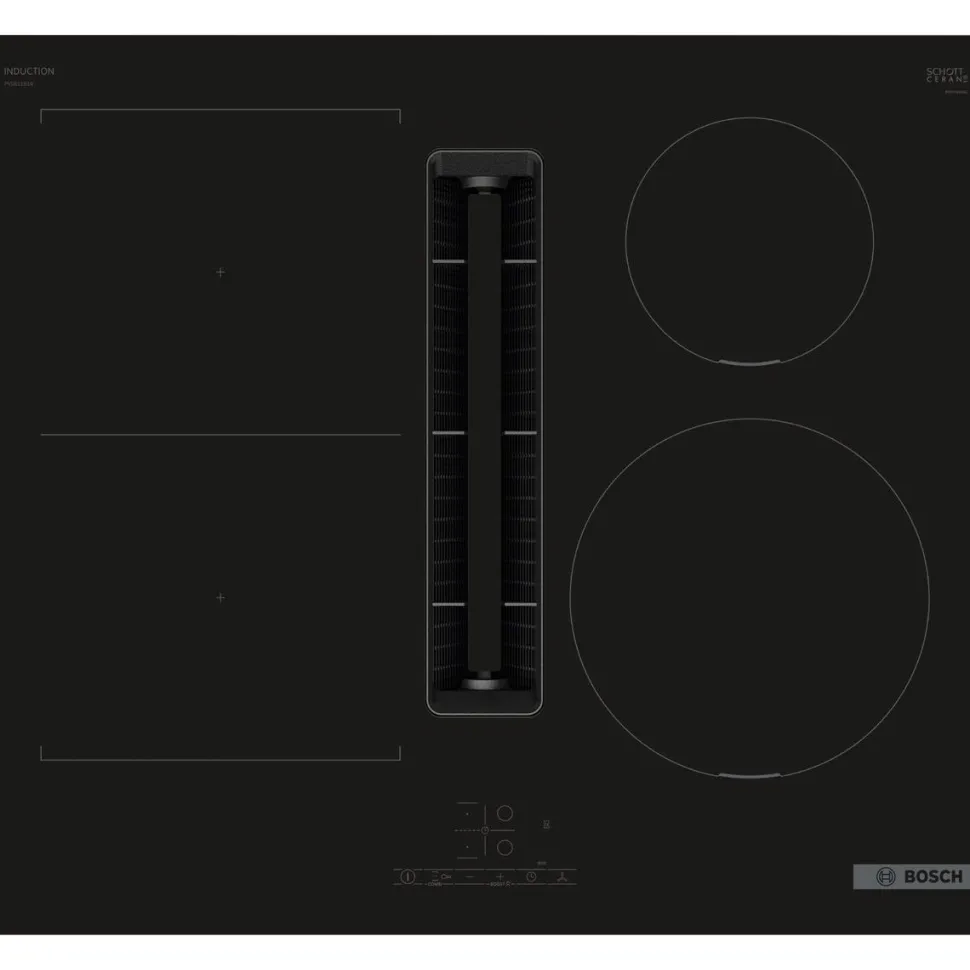

Induktiotaso liesituulettimella Bosch Serie 4 PVS611B16E 60cm

• Ajansäästö & tehokkuus

• PowerBoost-toiminto kaikille keittoalueille
• : kiehauta vesi nopeammin! Toiminto käyttää 50% enemmän energiaa kuin korkein perustaso
• QuickStart-toiminto: käynnistettäessä taso valitsee automaattisesti keittoalueen, jossa on kattila
• ReStart-toiminto: keittotaso palauttaa ennen virran katkaisemista aktiivisena olleet lämpötilavalinnat
• Quick Stop -toiminto: yksi pidempi painallus kytkee keittoalueen pois päältä

Design

• Kehyksetön

Turvallisuus

• 2-portainen jälkilämmönosoitin: osoittaa mitkä keittoalueet ovat vielä kuumia tai lämpimiä käytön jälkeen
• Lapsilukko toiminnoille: estää keittotason käynnistyksen vahingossa
• Päävirtakytkin: kytke kaikki keittoalueet pois päältä yhdellä valitsimella
• Turvakatkaisu: turvallisuuden takia kuumennus kytkeytyy automaattisesti pois tietyn etukäteen määritellyn ajan jälkeen

Asennus

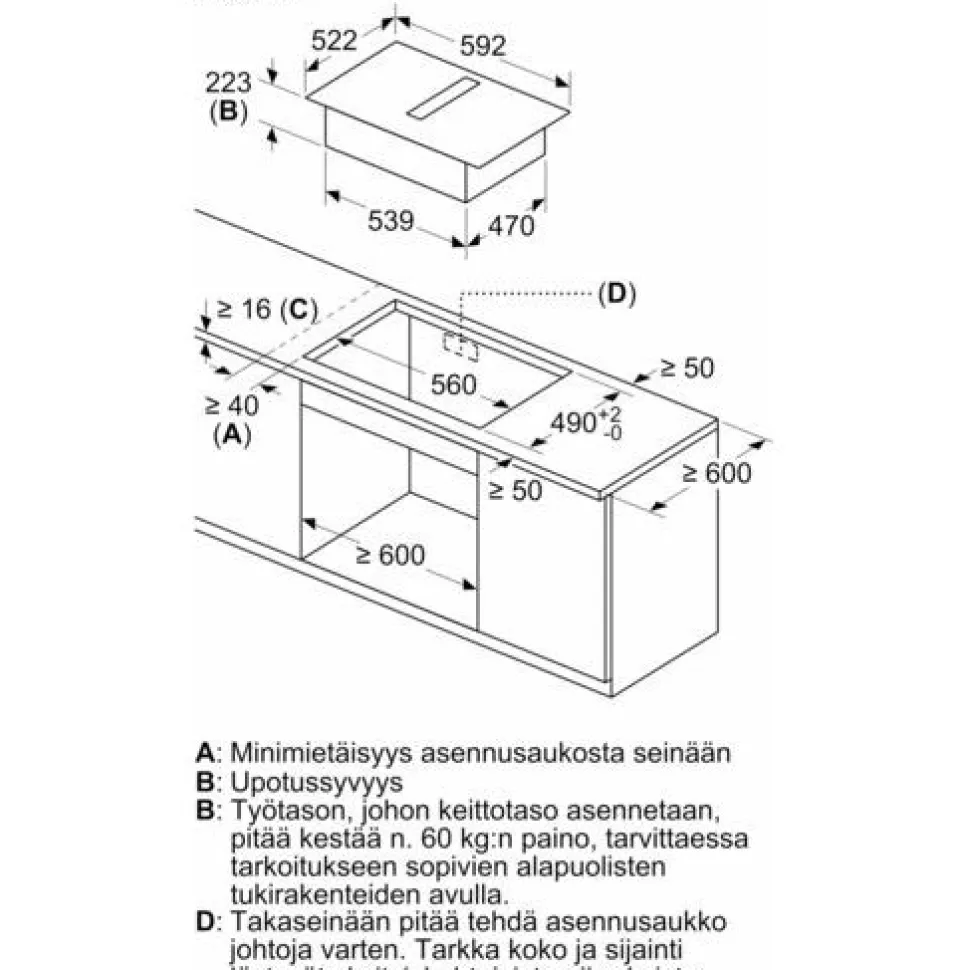

• Tuotteen mitat (KxLxS mm): 223 x 592 x 522
• Asennusmitat (KxLxS mm) : 223 x 560 x (490 – 490)
• Minimi työtason paksuus: 16 mm
• Kytkentäteho: 7400 W
• PowerManagement-toiminto: voit rajoittaa tarvittaessa lieden maksimitehoa, jos keittiösi sähköliitännöissä ja sulakkeissa ei ole riittävästi kapasiteettia

Lisätarvikkeet

• Mukana pakkauksessa: Clean Air Plus -suodattimet (4 kpl), teleskooppisovitin asennukseen ilman hormiputkea
• Voidaan asentaa 60 cm leveään kaappirunkoon

Integroitu tuuletinjärjestelmä

• Induktiokeittotaso tehokkaalla, täysin integroidulla tuuletinjärjestelmällä
• Sopii asennettavaksi sekä hormiiliitännällä tai huoneilmaan palauttavana. Pakkauksessa on mukana Clean Air Plus -aktiivihiilisuodattimet sekä teleskooppisovitin perusasennukseen. Lisätarvikkeet muita asennustapoja varten ovat saatavana lisävarusteina. Yksityiskohtaisempi ohje asennusohjeissa

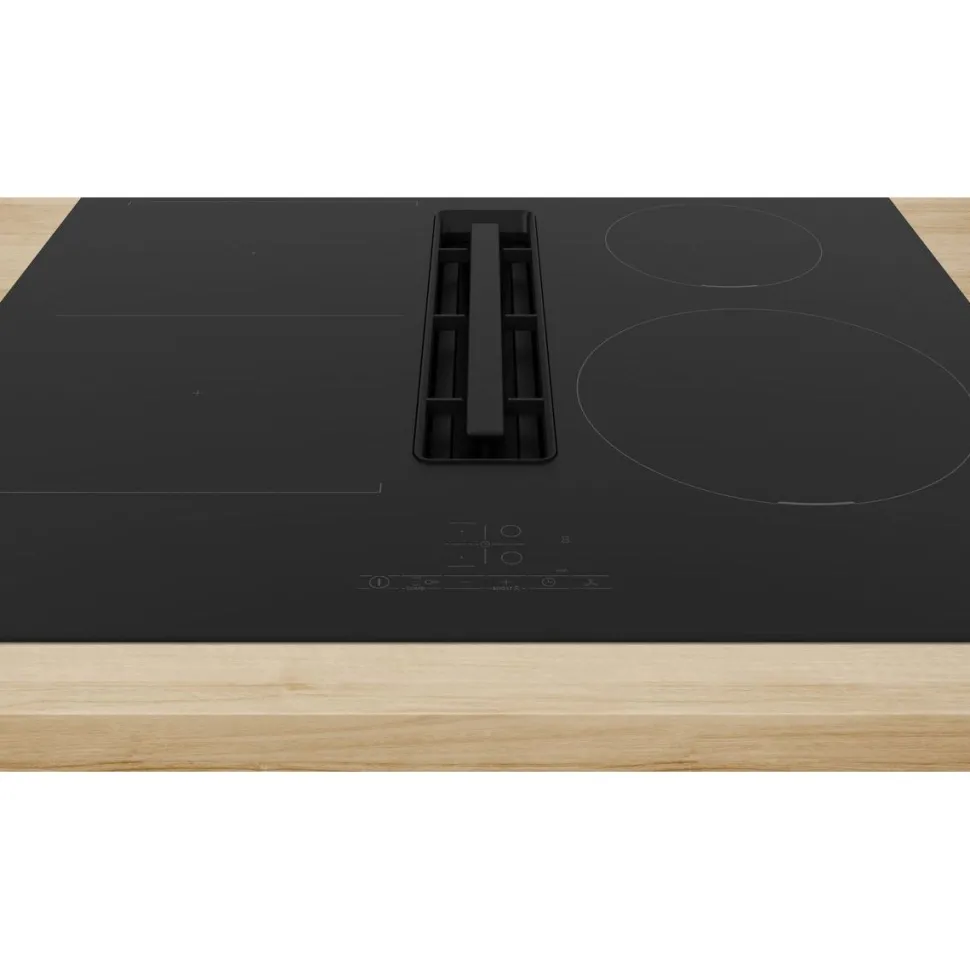

• Lasikeraamiseen pintaan tyylikkäästi täysin huullettu tuuletin mahdollistaa kattiloiden vapaan siirtelyn liesitasolla
• Ilmanvaihtojärjestelmä, jossa on 3 elektronisesti ohjattua tehotasoa sekä 1 intensiivinen boost-tehotaso. Intensiiviteho palautuu automaattisesti normaaliteholle. TouchControl-tehonvalinta +/- valitsimilla
• Tuuletin käynnistyy automaattisesti, kun keittoaluetta käytetään
• Automaattinen viive virrankatkaisussa ruoanvalmistuksen jälkeen: erityisen hiljainen tuuletustaso, jonka kesto on 12 minuuttia, jos laite on liitetty hormiin ja 30 minuuttia, jos keittotaso on huoneilmaan palauttava. Jälkikäynnin voi katkaista manuaalisesti
• Myös täysin manuaalinen ohjaus: TouchControl-tehonvalinta +/- valitsimilla
• Tehokas ja hiljainen puhallin, joka hyödyntää energiatehokastas hiiliharjatonta tekniikkaa. Tehokas ilmanvaihto hiljaisella äänitasolla. Milellyttävä äänitaajuus psykoakustisesti ja aerodynaamisesti optimoidun sisätilan ansiosta. Suunniteltu säilyttämään ilmanvaihtoteho myös pidemmillä ja monimutkaisemmilla kanavaratkaisuilla
• Helposti irrotettava ja helposti puhdistettava rasvasuodatin ja nesteenkeräysyksikkö:
• Nesteenkeräysyksikön irrottaminen on helppoa lasikeramiikkakahvan ansiosta
• Tyylikkäästi integroidut, laaja-alaiset teräksiset rasvasuodattimet, joissa on 12 kerrosta suodatinpintaa. Rasvansuodatusteho on 94 %
• Kaikki osat ovat helposti puhdistettavia ja kuumuuden kestäviä, kestävät pesun astianpesukonessa
• Keittotasoon integroitu 200 ml nesteenkeräysastia kerää tehokkaasta esimerkiksi vahingossa ylikiehuvan nesteen
• Lisäturvaa tuo suurempi nesteenkeräysastia (700 ml), joka kerää vahingossa liedelle kaatuneen nesteen turvallisesti. Astia sijaitsee tason alla, se on helppo irrottaa ja pestä tarvittaessa astianpesukoneessa
• Nesteenkeräysastioiden yhteenlaskettu tilavuus 900ml (200ml + 700ml)
• Vesitiivis tuuletinjärjestelmä

Ilmanvaihtojärjestelmän suorituskyky:

• Ilmanvaihtoteho hormiin liitettynä (EN 61591 mukaisesti): min. normaaliteholla 330 m3/h, max. normaaliteholla 500 m3/h, max. Boost-/intensiiviteholla 622 m3/h
• Ilmanvaihtoteho huoneilmaan palauttavana (EN 61591 mukaisesti): min. normaaliteholla 252 m3/h, max. normaaliteholla 441 m3/h, max. Boost-/intensiiviteholla 595 m3/h
• Äänitaso hormiin liitettynä (Äänitaso EN 60704-3): min. normaaliasetuksella 61 dB re 1 pW, max. normaaliasetuksella 69 dB re 1 pW, max. Boost-/intensiiviteholla 74 dB re 1 pW
• Äänitaso huoneilmaan palauttavana (Äänitaso EN 60704-3. ): min. normaaliteholla 55 dB re 1 pW, max. normaaliteholla 66 dB re 1 pW, max. Boost-/intensiiviteholla 72 dB re 1 pW
• Rasvansuodatuksen tehokkuusluokka (EN 61591 mukaisesti) 94 %
• Energiankulutus ja energiatehokkuus (EU No 65/2014 mukaisesti):
• EU energialuokitus: B (asteikolla A+++ – D)
• Virtausdynaaminen tehokkuus: A
• Keskimääräinen energiankulutus: 57
• Rasvansuodatuksen erotusasteen luokitus: B
• Äänitaso min. standardiasetuksella & maks. standardiasetuksella: 61 dB & 69 dB
• For recirculation configuration: 2 x 2 battery of directly integrated, high-performance Clean Air Plus odour filters
• Optimoitu hajunpoistoteho erityisesti ns. vaikeiden hajujen, joilla on monimutkaisen molekyylirakenne, poistoon. Esim. kalan haju
• Laajan suodatuspinta-alan ansiosta tehokas hajunpoistoteho
• Suodattimissa anti-pollen – siitepölyä ehkäisevä toiminto. Suodatin pidättää erittäin suuren määrän ilmassa olevaa siitepölyä ja deaktivoi suodattimen pidättämät allergeenit
• Suodattimien käyttöikä n. 360 tuntia (ei-regeneroitava)
• Hiljaiset suodattimet, joissa optimoitu psykoakustiikka
• Suodattimet ovat helposti saavutettavissa ja irrotettavissa yläpuolelta
• cleanAir Plus -vaihtosuodatin HEZ9VRCR1
• Hormiasennus: laitteeseen integroidut huipputehokkaat matalan äänitason suodattimet (2 x 2 kpl) vähentävät laitteen tuottamaa äänitasoa ja parantavat psykoakustiikkaa

Suunnittelu ja asennus

• Laite soveltuu sekä hormi- että huoneilmaan palauttavaan asenukseen. Asennustapoja on neljä: huoneilmaan palauttavana täysin ilman kanavaa, osittain kanavoituna ja kokonaan kanavoituna, sekä hormiin liitettynä
• Keittotason mukana toimitetaan asennustarvikkeet huoneilmaan palauttavaan perusasennukseen ilman ilmakanavia: neljä CleanAir Plus -suodatinta sekä teleskooppinen asennuselementti. Mukana tulevat lisävarusteet mahdollistavat helpon ja nopean asennuksen, kun työtason syvyys on ≥60 cm
• Asennustarvikkeet asennustavan mukaan: HEZVDKE1 (aloituspakkaus hormiliitäntä),HEZVDKR1 (aloituspakkaus huoneilmaan palauttavana, kun työtason syvyys ≥60 cm ja korkeus max 96 cm), HEZVDKR0 (aloituspakkaus huoneilmaan palauttavana , kun työtason syvyys on ≥70 cm ja korkeus max 96 cm)
• HEZ9VDKE1 aloituspakkaus hormiliitäntään, kun työtason syvyys on ≥60cm
• Asennus hormiin tai minkä tahansa muun yksilöllisen asennustavan toteuttaminen huoneilmaan palauttavana onnistuu monipuolisten lisätarvikkeiden avulla

Asennusvinkkejä:

• Voidaan asentaa keittiösaarekkeeseen tai seinänviereiseen kaapistoon
• Tuote ja sen lisävarusteet täyttävät neulaliekkitestin (IEC 60695-11-5:n mukaan) ja rakennusmateriaaliluokan B1/B2 (DIN 4102-1:n mukaan) vaatimukset
• Maksimi upotussyvyys 223 mm työtason pinnasta
• Laitteeseen tulee olla pääsy alapuolelta, esim. nesteenkeräysastian tyhjennystä varten
• Liesitason alle ei tarvita valepohjaa. Työtasokalusteen laatikoiden ja/tai hyllyjen tulee olla irrotettavia. Kalusteen takapaneeli voidaan säilyttää – tarvitaan vain aukko ilmanpoistoaukkoa varten. Tarkista paikka ja koko asennusohjeesta
• Asennus huoneilmaan palauttava ilman hormiputkea vaatii min. 25mm pystyaukon kalusteeseen laitteen taakse. Suositeltu, ihanteellisen suorituskyvyn takaava ilma-aukko on 50mm
• Työtason minipaksuus 16 mm , kun käytetään standardiasennustapaa (huullos- tai pinta-asennus). Asennus ohuempaan työtasoon on mahdollista varaosan 626792 avulla
• Laitteen paino on 26 kg, joten työtason kantokyky ja vakaus on tärkeä huomioida etenkin erittäin ohuiden työtasojen tapauksessa. Tarkista työtason valmistajalta rakenteelliset tiedot
• Kun laite asennetaan huoneilmaan palauttavaksi osittain kanavoituna tai täysin ilman kanavaa huomioi ≥400 cm² poistovirtausaukko sokkelialueella. Aukko voidaan toteuttaa ulostuloritilällä, lamelliritilöillä tai lyhennetyillä sokkelilla riippuen keittiökalustevalmistajan valikoimasta
• Laitteen takapuolella olevaan ilman ulostuloaukkoon sopii suoraan litteä uros-kanavaelementti (DN 150)
• Paineenromahduksen kestävä puhallin mahdollistaa pidemmän ja monimutkaisemman ilmanpoistokanavan, jopa 8 metriin asti kolmella 90°:n mutkalla, säilyttäen riittävän suorituskyvyn
• Jos samassa tilassa, johon asenetaan liesituuletin hormitetulla ilmanpoistolla on takka, laitteen virtajohtoon on asennettava sopiva turvakytkin. Tätä ei tarvita kokoonpanossa, jossa liesituuletin on huoneilmaan palauttava
• Kun laite asennetaan hormitettuna ilmanpoistojärjestelmään on asennettava yksisuuntainen läppä (tai vastavirtalukko), jonka maksimi avautumispaine on 65Pa
